翼捷M100氣體報警控制器外形尺寸
來源：北京消防改造 時間：2017-03-25 13:54:34
翼捷M100氣體報警控制器根據安裝方式可分為三種機型，分別為壁掛式、立柜式、盤裝式，本文介紹了這三種不同機型各自的外形尺寸。
1、壁掛式

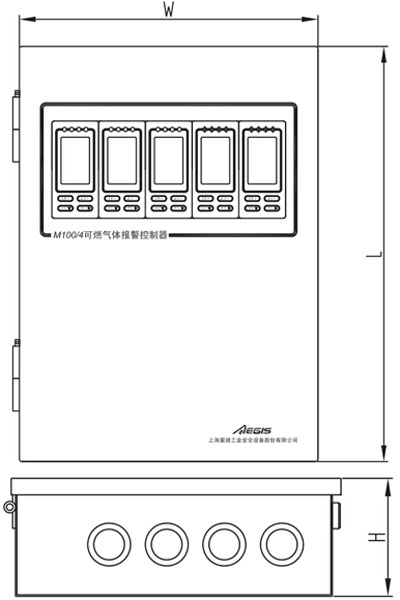

翼捷M100氣體報警控制器壁掛式外形圖
| 標準壁掛機型(路數) | 2 | 5 | 10 |
| L | 210 | 320 | 300 |
| W | 150 | 230 | 440 |
| H | 82 | 82 | 82 |
2、立柜式

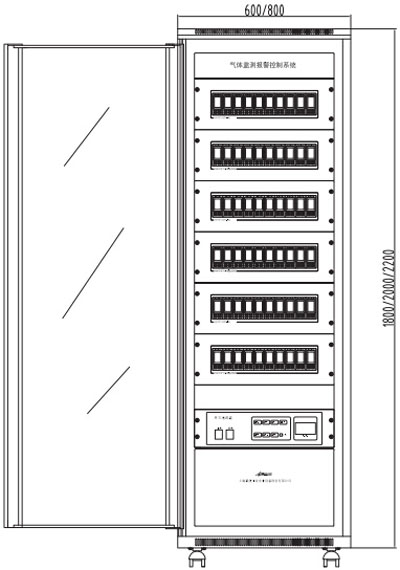

翼捷M100氣體報警控制器立柜式外形圖
| 標準立柜(路數) | 機柜尺寸 |
| 1.8m立柜(≤49路) | 1800*600(800)*600(800) |
| 2.0m立柜(≤59路) | 2000*600(800)*600(800) |
| 2.2m立柜(≤69路) | 2200*600(800)*600(800) |
3、盤裝式
翼捷M100氣體報警控制器盤裝式外形圖
| 標準盤裝路數 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
| L | 280 | 315 | 355 | 390 | 430 | 465 | 500 | 540 | 575 | 607.5 | 643.5 |
